配置

詳細指標

測量性能

信號跟蹤

1598通道

BDS-2:B1I、B2I、B3I

BDS-3:B1I、B3I、B1C、B2a、B2b

GPS:L1C/A,L2P,L2C,L5,L1C*

GLONASS:G1,G2,G3*

Galileo：E1,E5b,E5a,E5AltBoc*,E6c*

SBAS：L1C/A,L5*

QZSS：L1、L2C、L5

IRNSS：L5*

GNSS特性

定位輸出頻率 1Hz～20Hz

初始化時間 小于10秒

初始化可靠性 ＞99.9%

全星座接收技術，能夠支持來自所有現行的和規劃中的GNSS星座信號

高可靠載波跟蹤技術，提高載波精度，提供高質量原始觀測數據

智能動態靈敏度定位技術，適應各種環境變換，適應惡劣、遠距離定位環境

定位精度

靜態測量精度

平面：±（2.5mm+0.5×10^-6D）（D為所測量的基線長度）

高程：±（5mm+0.5×10^-6D）（D為所測量的基線長度）

RTK測量精度

平面：±（8mm+1×10^-6D）（D為所測量的基線長度）

高程：±（15mm+1×10^-6D）（D為所測量的基線長度）

慣導

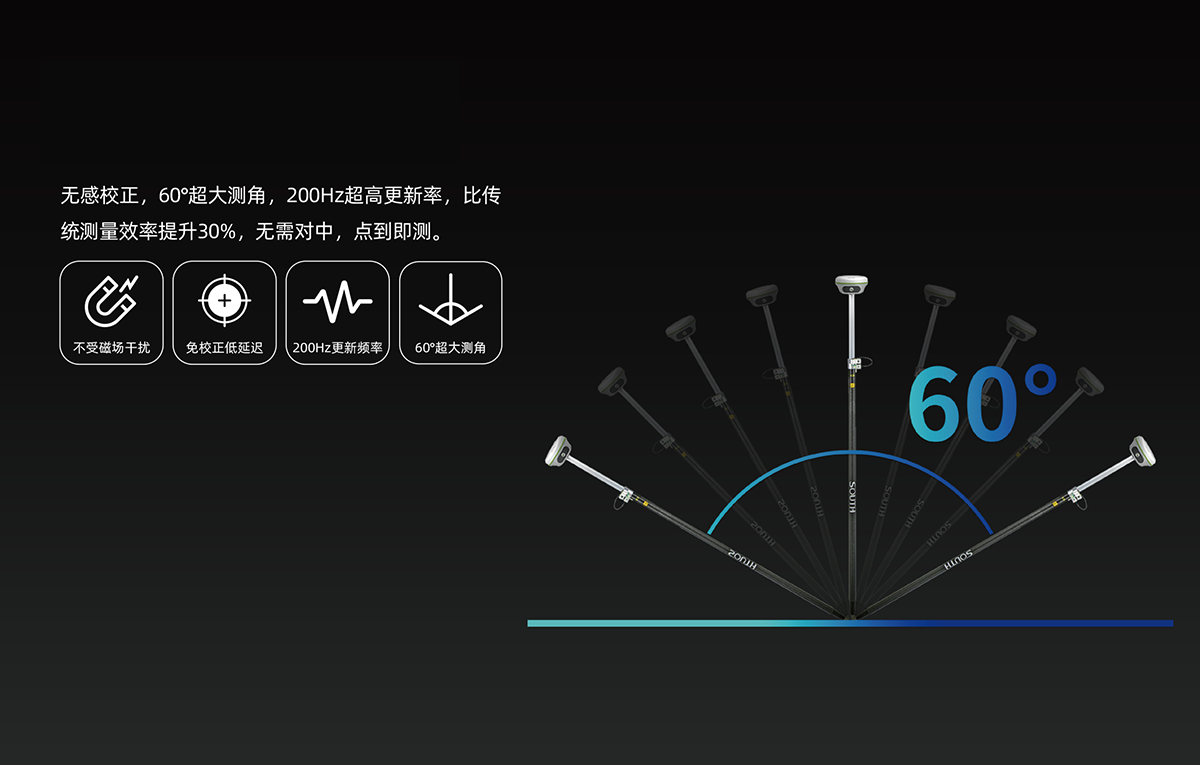

慣導傾斜測量

內置IMU慣性測量傳感器，支持慣導傾斜測量功能，根據對中桿傾斜方向和角度自動校正坐標。

IMU更新率

200HZ

傾斜角度

0°～60°

傾斜補償精度

1.8米桿；RMS：8 mm + 0.3 mm/°tilt （tilt為傾斜角度）

操作系統/用戶交互

操作系統

Linux

按鍵

電源鍵

指示燈

多指示燈：數據燈、電源燈、電量顯示燈（儀器底部）

web交互

內置Web UI管理后臺，支持Wi-Fi和USB模式訪問接收機內置Web UI管理頁面，實時監控主機狀態，自由配置主機。

語音

iVoice智能語音技術，智能狀態播報、語音操作提示；

默認支持中文、英語、韓語、俄語、葡萄牙語、西班牙語、土耳其語；

硬件

尺寸

134mm*79.1mm

重量

880g

材質

鎂合金

溫度

工作溫度：–45 °C到+75 °C

存儲溫度：–55 °C到+85 °C

濕度

抗100%冷凝

防護等級

IP68

防震

抗2米隨桿跌落

電氣

電源

6-18V寬壓直流設計，帶過壓保護

電池

內置6800mAh高性能鋰電池  7.4V；

支持PD協議快充，3.5小時充滿；

移動站手簿網絡模式作業滿足18小時續航時間

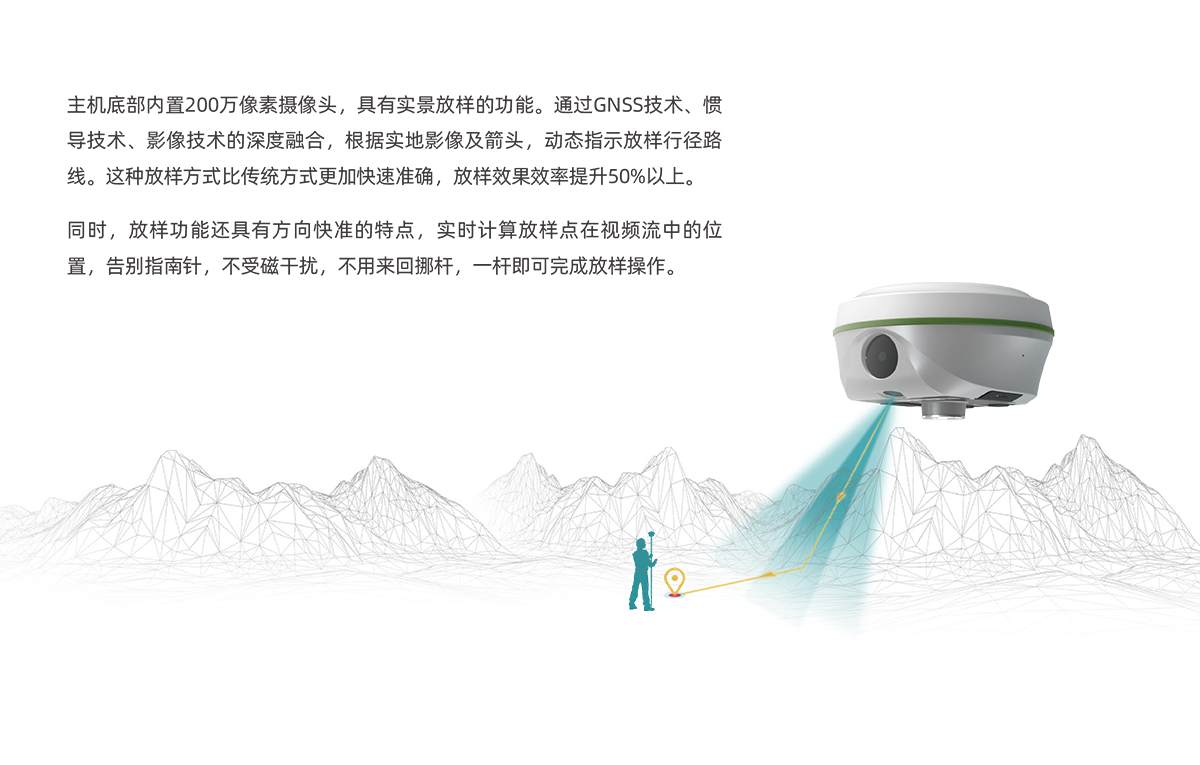

實景放樣

像素

200萬

視場角度

75°

影像測量

像素

800萬

精度

典型作業場景，測量距離2-15m，RMS精度：1-4cm

通訊

I/O端口

TYPE-C接口:充電接口、磁盤數據接口

5芯接口：串口數據調試口、供電口

電臺天線接口

電臺

內置接收電臺，工作頻率：410-470MHz；

通訊協議：Farlink、FarlinkPro

網絡

基于Linux平臺的智能PPP撥號技術，自動實時撥號，工作過程中持續在線，配備高速網絡通訊模塊，兼容各種CORS系統接入。

藍牙

BT4.2（BR/EDR+BLE）藍牙標準

NFC無線通信

采用NFC無線通信技術，手簿與主機觸碰即可實現藍牙自動配對（需手簿同樣配備NFC無線通信模塊）

WIFI

標準

802.11b/g/n標準，支持2.4g/5g Wifi

WIFI熱點

具有WIFI熱點功能，任何智能終端均可接入接收機，對接收機功能進行豐富的個性化定制；工業手簿、智能終端等數據采集器可與接收機之間通過WIFI進行數據傳輸

WIFI數據鏈

接收機可接入WIFI，通過WIFI進行差分?jǐn)?shù)據播發或接收

數據存儲/傳輸

數據存儲

內置16GB固態存儲，自動循環存儲(存儲空間不夠時自動刪除最早數據)；

豐富的采樣間隔，最高支持20Hz的原始觀測數據采集

數據格式

靜態數據格式：南方STH、Rinex2.0和Rinex3.02等多種格式

差分?jǐn)?shù)據格式： RTCM3.0、RTCM3.2輸入和輸出

GPS輸出數據格式：NMEA 0183、PJK平面坐標、二進制碼

網絡模式支持：VRS、FKP、MAC，支持NTRIP協議

傳感器

溫度傳感器

內置溫度傳感器，采用智能變頻溫控技術，實時監控與調節主機溫度
